常見問題
HDPE土工膜焊縫檢測方法_土工膜焊縫充氣試驗
發(fā)布時間:2019-04-04 08:59:47 閱讀:
HDPE土工膜焊縫質量檢測方法有非破壞性檢測(檢漏試驗)和破壞性檢測兩種。熱熔雙焊縫的非破壞性檢測采用充氣法,擠壓熔焊單焊縫的非破壞性檢測采用電火花法。
1、HDPE土工膜熱熔雙焊縫的充氣法檢漏試驗
充氣法檢漏試驗是利用HDPE土工膜雙焊縫的密封性特點,焊縫腔體應無孔洞、孔隙,利用氣壓檢測焊縫是否密封牢固。
土工膜焊縫充氣試驗檢測方法:將需要檢測的土工膜整段焊縫空腔兩端密封。檢測設備聯(lián)接好后將特制的空心針頭插入空腔的一頭。啟動氣泵,輸入高壓氣體達250kPa,停止加壓。在5分鐘內壓力表讀數不下降或下降不超過240kPa,打開空腔的另一端,觀察壓力表的降壓過程,空腔內氣體消失,表明土工膜的空腔貫通,整條焊縫檢測通過。在5分鐘內壓力表讀數下降超過240kPa,則證明此焊縫需要補焊或返工。最后針孔處用擠壓焊補焊。

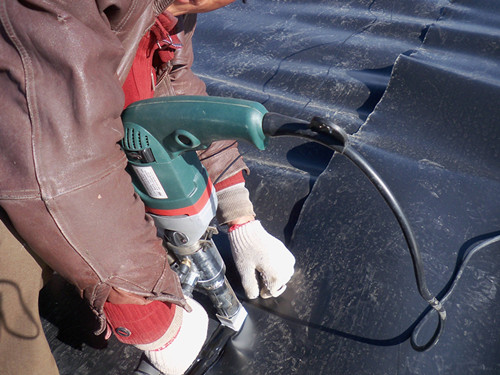

2、HDPE土工膜擠壓熔焊單焊縫的檢漏試驗
(1)、擠壓焊形成的單軌焊縫宜采用真空檢驗方法檢驗,空氣罩內負壓值25 35KPa,無泄漏為合格。
3、電火花檢漏試驗等效于真空試驗,適用于地形復雜的地段,預先在擠壓焊縫中預埋一根Φ0.3-0.5mm的銅絲,利用35KV高壓脈沖電源探頭在距離焊縫10-30mm高度進行檢測,無火花出現(xiàn)則焊縫合格,有火花出現(xiàn)則表明此部位存在漏洞。
以上所說的HDPE土工膜焊縫檢測方法_土工膜焊縫充氣試驗,大家對此都了解了嗎?如果還有不明白的地方,可以來咨詢手機/微信13375502266張經理。
1、HDPE土工膜熱熔雙焊縫的充氣法檢漏試驗
充氣法檢漏試驗是利用HDPE土工膜雙焊縫的密封性特點,焊縫腔體應無孔洞、孔隙,利用氣壓檢測焊縫是否密封牢固。
土工膜焊縫充氣試驗檢測方法:將需要檢測的土工膜整段焊縫空腔兩端密封。檢測設備聯(lián)接好后將特制的空心針頭插入空腔的一頭。啟動氣泵,輸入高壓氣體達250kPa,停止加壓。在5分鐘內壓力表讀數不下降或下降不超過240kPa,打開空腔的另一端,觀察壓力表的降壓過程,空腔內氣體消失,表明土工膜的空腔貫通,整條焊縫檢測通過。在5分鐘內壓力表讀數下降超過240kPa,則證明此焊縫需要補焊或返工。最后針孔處用擠壓焊補焊。

2、HDPE土工膜擠壓熔焊單焊縫的檢漏試驗
(1)、擠壓焊形成的單軌焊縫宜采用真空檢驗方法檢驗,空氣罩內負壓值25 35KPa,無泄漏為合格。
3、電火花檢漏試驗等效于真空試驗,適用于地形復雜的地段,預先在擠壓焊縫中預埋一根Φ0.3-0.5mm的銅絲,利用35KV高壓脈沖電源探頭在距離焊縫10-30mm高度進行檢測,無火花出現(xiàn)則焊縫合格,有火花出現(xiàn)則表明此部位存在漏洞。
以上所說的HDPE土工膜焊縫檢測方法_土工膜焊縫充氣試驗,大家對此都了解了嗎?如果還有不明白的地方,可以來咨詢手機/微信13375502266張經理。
魯公網安備 37140302000235號
