日韩丝袜美女视频一区二区 ,亚洲午夜成人无码剧场,yw193国产在线,亚洲午夜电影理论片费看,欧美v一区二区三区,99RE在线视频精品,这里只有精品

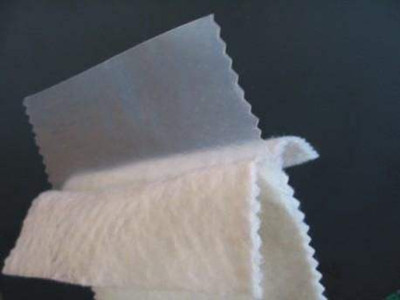

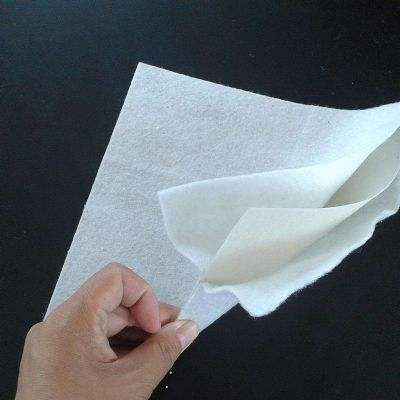

復合土工膜接縫用KS膠粘結后的抗?jié)B性能良好，膜與膜粘結寬度為5cm,通過實驗證明復合土工膜接縫滲透系數(shù)為3.5x10-12cm/sec,與母材相同。復合土工膜接縫用KS膠粘結施工方方法可以分為以下三種情況：
1、接邊粘結方法
復合土工膜現(xiàn)場鋪設接邊粘結有直接粘結法和間接粘結法兩種。
(1)、直接粘結法:將KS膠加熱至170-210℃，熔化成液體狀，用金屬輥子或金屬刮板(室外20℃以上用)兩粘結面涂膠，加壓粘合即成。檢查接縫有無翹曲，涂漆，脫膠，空洞，疏松，錯位等，發(fā)現(xiàn)問題，及時維修。復合土工膜與土工布之間的粘結，可只在膜表面涂膠粘合；無紡布之間可以采用點粘法粘結。
(2)、間接粘結法:在土工膜廠家生產(chǎn)時，將KS膠熱涂于接邊粘結面上，在現(xiàn)場鋪設時，接邊兩粘結面上分別均勻涂刷甲苯或香蕉水，晾置5分鐘，加壓粘合。
2、復合土工膜與砼粘結方法
首先鋼刷清除砼粘結表面的浮漿，對于干砼面，先涂刷30%KS膠甲苯大地液或EF325膠液，干燥凝固后，用KS膠將PE土工膜面粘合與砼上。對于濕砼面，有三種粘結方法:①、先涂刷EF325水泥膠液，膠拉絲后，用KS膠將復合土工膜面粘合于砼上。②、現(xiàn)在復合土工膜表面涂一道KS膠，用EF325水泥膠液將涂膠復合土工膜粘合于砼上。③、預先在復合土工膜表面涂一道KS膠，邊涂邊撒干凈砂，使表面粘合一層砂，用107膠拌水泥砂漿粘合，或快凝水泥砂漿等其他材料粘合。

    復合土工膜與砼之間采用KS膠粘結的優(yōu)點是:由于KS膠中沒有溶劑，粘結密封效果好，并且KS膠具有較大的斷裂伸長率(達到800%以上)，彈性模量較低，當砼基層表面產(chǎn)生裂縫時，可以保護表面的復合土工膜不被拉破。
3、土工膜與復合土工膜的粘結方法
復合土工膜膜面為聚氯乙烯材料，生產(chǎn)過程中加入了大量的增塑劑，在使用過程中，增塑劑易遷移至膜的表面，導致膠粘接劑膠粘強度衰減，為抑制衰減，提高了粘結強度，現(xiàn)在待粘的PVC復合土工膜表面涂刷一道CN510底料，固化12小時后，采用KS膠按上述PE土工膜的粘合工藝粘合。
